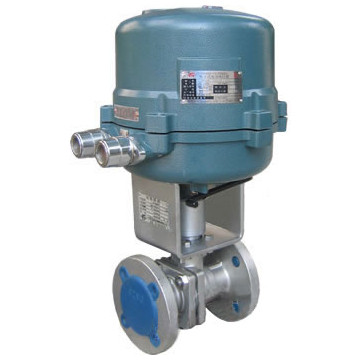

防爆型O型电动球阀
放大查看
防爆型O型电动球阀

防爆型O型电动球阀

更新时间:2025-01-10

价格:
品牌: 暂无
型号: 暂无
立即询盘
收藏

产品详情

产品名称: 防爆型O型电动球阀
产品分类:
主要销售市场: 北美洲,中/南美洲,西欧,东欧,大洋洲,亚洲,中东,非洲

产品描述:

结构特点和应用范围

ZDRR型电动O型切断球阀,是由电子式角行程电动执行机构3610R或3410R系列与球阀调节机构组成。具有结构简,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。



技术参数和性能指标

球阀调节机构主要技术参数

公称通径 mm

15

20

25

32

40

50

80

100

额定流量系数Kv

20

38

72

110

170

270

510

940

公称压力 MPa

1.0;1.6;6.4

额定转角 °

0~90

流量特性

快开

介质温度 ℃

-20~120

阀体材质

HT200 ;ZG230-450 ;ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti

球体材质

1Cr18Ni9;0Cr18Ni12Mo2Ti

配执行机构型号

PN10、16

361RSA-05
341RSA-05

361RS(X)B-10
341RS(X)B-10

361RSC-30
341RSC-30

PN64

361RS(X)B-10
341RS(X)B-10

361RSC-30
341RSC-30

361RSD-150
341RSD-150

注:1.根据现场使用条件,可配用防爆型执行机构。
        2.可为用户提供GB、ANSI、JPI、JIS、DIN等国外法兰标准产品,其法兰距按用户需要确定。

角行程电动执行机构主要技术参数

类别

型 号

输出力矩 N.m

动作时间 S/90°

技术参数

普通型

361RSA-05
341RSA-05

50

17

电 源:220±10%Va.c.50Hz
驱动电机:交流可逆电机
输入信号:1-5V d.c.
4-20mA d.c.(信号线用屏蔽线)
开度信号:4-20mA d.c.
保护等级:相当IP55
防爆标志:ExdⅡBT4

361RSB-10
341RSB-10

100

18

361RSC-30
341RSC-30

300

24

361RSD-150
341RSD-150

1500

42

防爆型

361RXB-10
341RXB-10

100

18


性能指示
泄漏量:完全切断严密不漏(试验介质为水)。
