双锥回转真空干燥机简介
双锥回转真空干燥机是一种集干燥、真空减压、混合粉末为一体的高效卧式旋转锥形干燥设备。这种旋转锥形真空干燥机通常被称为真空双锥干燥机、旋转锥形真空干燥机、双锥真空干燥机、双锥旋转真空干燥机或双锥真空干燥机。
海韦尔双锥回转真空干燥机具有一些优点，使其非常适用。它是一种高度温和的干燥机/混合器，可很大程度地减少粒度降解。干燥阶段采用真空，配有溶剂回收系统，可回收用于溶解活性成分的溶剂。双锥回转真空干燥机容器的排放是通过锥体底部的全口阀进行的。它还允许整个批次快速排放，留下的残留材料最少。
如果某些材料在干燥过程中容易结块，但不粘。这种相关材料可以考虑用于我们公司的锥形桨叶真空干燥机。
双锥回转真空干燥机描述

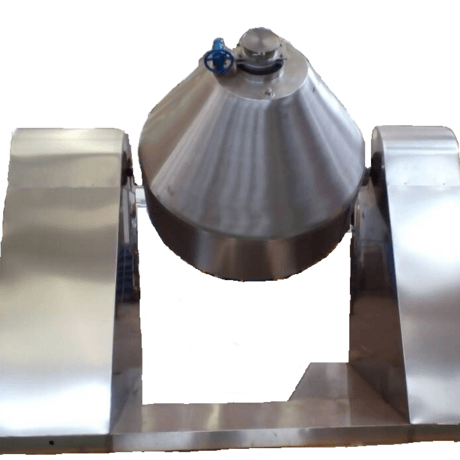

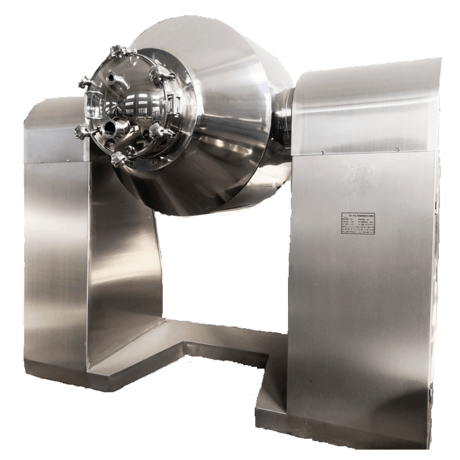

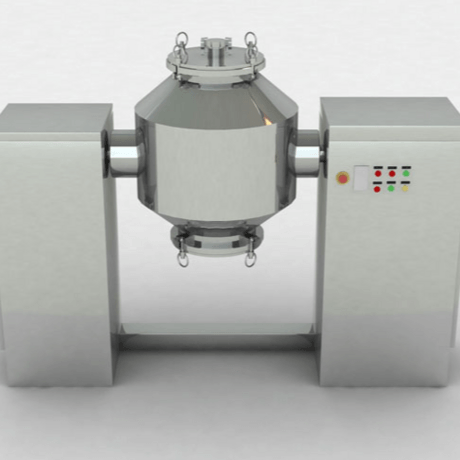

SZG系列双锥回转真空干燥机是我厂在结合同类设备技术的基础上研制的新一代干燥设备，具有皮带、链条两种连接方式，因此双锥回转真空干燥机运转平稳，特殊的设计保证两轴同心度好，双锥回转真空干燥机可进行调速、恒温控制。
工作介质可以是导热油或蒸汽，也可以是热水。针对胶粘剂原料的干燥，海韦尔专门为您设计了搅拌板缓冲器。双锥回转真空干燥机最大容积可达8000L。将热源（如低压蒸汽或导热油，或热水）通过密封夹套，热量通过内壳传递给被干燥的原料；在动力驱动下，罐体缓慢旋转，罐内原料不断混合，达到强化干燥的目的；原料处于真空状态。蒸汽压力的下降使原料表面的水分（溶剂）达到饱和状态而蒸发，溶剂通过真空泵排出并及时回收，原料内部的水分（溶剂）不断渗入、蒸发、排出，双锥回转真空干燥机三个过程不断进行，在很短的时间内达到干燥的目的。
双锥回转真空干燥机规格
| 型号 | 总容积（L） | 工作容积（L） | 最大装载量（Kg） | 功率（KW） | 重量（Kg） |
| SZG-100 | 100 | 60 | 30 | 1.1 | 650 |
| SZG-300 | 300 | 180 | 90 | 1.5 | 1200 |
| SZG-500 | 500 | 300 | 150 | 2.2 | 1450 |
| SZG-1000 | 1000 | 600 | 300 | 3 | 2800 |
| SZG-2000 | 2000 | 1200 | 600 | 5.5 | 3580 |
| SZG-3000 | 3000 | 1800 | 900 | 7.5 | 5900 |
| SZG-4000 | 4000 | 2400 | 1200 | 11 | 6450 |
| SZG-5000 | 5000 | 3000 | 1500 | 15 | 7300 |
| 1.海韦尔机械保留不另行通知的设计权。2.真空双锥干燥机的所有规格尽可能准确，但不具有约束力。 | |||||
防爆双锥回转真空干燥机，用于易燃易爆物料干燥
双锥回转真空干燥机（又称旋锥真空干燥机）是根据客户物料要求定制的，整套系统包括热水加热系统、水泵、干燥主机、控制柜、冷凝回收换热装置、真空泵、物料冷却系统等。由于干燥物料为悬浮液体，液体为溶剂，属于易燃易爆物料，因此整套设备为防爆设备，包括防爆电加热管、防爆水泵、防爆主电机、防爆真空泵、防爆控制柜、防爆电磁控制阀、防爆温度传感器等，管路设有泄压系统，确保设备运行安全。
双锥回转真空干燥机加热方式
对于双锥回转真空干燥机的加热方式，可以采用蒸汽或热水或导热油作为热源。但上述热源无法由最终用户提供。海韦尔机械可以为真空双锥干燥机提供电加热导热油炉或电加热热水箱。真空双锥干燥机的具体加热方式可根据客户设计。
双锥回转真空干燥机冷凝回收装置
如果被干燥的物料中含有大量的溶剂或相对昂贵的溶剂。此旋转锥真空干燥机可以配备冷凝回收装置。双锥回转真空干燥机的冷凝器用于将溶剂通过冷凝器冷却成液体并回收以减少损失。或者被干燥的物料含有大量有毒溶剂。为了避免有毒溶剂对环境的影响，旋转锥真空干燥机还可以配备冷凝回收装置，回收有毒体积，减少环境污染。
双锥回转真空干燥机管式冷凝器
海韦尔机械真空干燥冷凝器有两种，真空双锥干燥机管式冷凝器是比较传统的冷凝器，冷凝器由多根无缝钢管排列在冷凝器壳体内，无缝钢管上设有散热片，增加冷凝换热面积，从而提高换热效率。冷凝器工作时，冷却介质从冷凝器壳体入口输入，整个壳体内充满冷却介质。真空双锥干燥机干燥桶内带溶剂的气体由真空泵抽出，通过浸泡在制冷剂中的无缝钢管迅速冷凝成液体，冷凝后的溶剂液体溶剂储存在溶剂储罐内，其余水蒸气及少量未冷凝溶剂通过真空双锥干燥机真空泵排出。
双锥回转真空干燥机的软管缠绕管式冷凝器
另一种是金属软管冷凝器，双锥真空干燥机的冷凝器无疑是无缝金属软管缠绕在冷凝器的内部，因此，同样的换热面积，软管缠绕冷凝器的外侧比管式冷凝器要小，成本也更便宜，现在海韦尔公司几乎所有的双锥真空干燥机都是采用这种软管缠绕管式冷凝器的。冷凝器工作时，冷却介质从冷凝器壳体的入口输入，然后整个壳体充满冷却介质。含有溶剂的气体由双锥真空干燥机的真空泵从主机内部抽出，然后通过浸泡在制冷剂中的无缝金属软管迅速冷凝成液体，然后冷凝后的溶剂液体溶剂储存在溶剂储罐中。其他水蒸气和少量未冷凝的溶剂通过双锥真空干燥机的真空泵排出。
双锥回转真空干燥机结构材料
海韦尔机械可提供 SZG 系列双锥回转真空干燥机，接触部件采用 SS304、SS316L、钛、双相不锈钢等制造。双锥回转真空干燥机控制系统的电气部分可根据客户需求进行调整。
如果需要干燥某些腐蚀性强的物料，例如具有强酸和强碱（PH <4 和 >10）的物料。海韦尔机械的双锥旋转真空干燥机可在接触物料的部件上内衬搪瓷，以提高设备的耐腐蚀性（无机玻璃材料在基体金属上熔化并凝结，形成与金属牢固结合的复合材料）。干燥设备行业通常将内衬搪瓷干燥机称为搪瓷双锥旋转真空干燥机或内衬搪瓷双锥回转真空干燥机。
双锥回转真空干燥机用途
双锥回转真空干燥机适用于制药、化工、食品等行业粉状、颗粒状原料的真空混合干燥，尤其适用于有以下要求的原料：
1. 双锥回转真空干燥机可用于不能高温干燥的热敏性原料。
2. 双锥回转真空干燥机可用于易氧化、危险性原料。
3. 双锥回转真空干燥机可用于需要回收溶剂、有毒气体的原料。
4. 双锥回转真空干燥机可用于对晶形有特殊要求的原料。
5. 双锥回转真空干燥机可用于对残留挥发物含量有特殊要求的原料。
双锥回转真空干燥机选项
1. 双锥回转真空干燥机的构造材料和卫生级表面处理：
我们能够提供接触部件由碳钢、SS304、SS316/316L、钛、双层不锈钢等制成的双锥回转真空干燥机。内部和外部表面处理的标准可以根据客户的需求进行调整。
2. 双锥回转真空干燥机的进料和出料选项：
双锥回转真空干燥机可以采用多种进料和出料方式，以满足灌装和生产线的需求。
3. 双锥回转真空干燥机的驱动系统：
双锥回转真空干燥机具有由齿轮马达、皮带或链条传动等组成的驱动系统。
4. 双锥回转真空干燥机的加热和冷却夹套：
双锥回转真空干燥机配有用于加热/冷却操作的夹套。
5. 双锥回转真空干燥机的定制尺寸：
我们的双锥形真空干燥机的尺寸可根据客户要求确定。
6. 双锥回转真空干燥机尺寸：
双锥回转干燥机总容量从 100 升到 5000 升，可根据要求提供更大的尺寸等。
双锥回转真空干燥机加热方式
双锥回转真空干燥机加热方式，可采用蒸汽或热水或导热油作为热源，但以上热源无法由终端用户提供，海韦尔机械可为真空双锥干燥机提供电加热导热油炉或电加热热水箱，真空双锥干燥机具体加热方式可根据客户要求设计。
防爆双锥回转真空干燥机，用于易燃易爆物料干燥
双锥真空干燥机（又称旋锥真空干燥机）是根据客户物料需求定制的，整套系统包括热水加热系统、水泵、干燥主机、控制柜、冷凝回收换热装置、真空泵、物料冷却系统等。由于干燥物料为悬浮液体，液体为溶剂，属于易燃易爆物料，因此整套设备为防爆设备，包括防爆电加热管、防爆水泵、防爆主电机、防爆真空泵、防爆控制柜、防爆电磁控制阀、防爆温度传感器等，管路设有泄压系统，确保设备运行安全。
双锥回转真空干燥机自动运行方式设定
本款SZG双锥真空干燥机除手动控制工作状态外，还可实现一键启动的自动运行方式，设定方式如下：
1、热水温度设定
设定热水温度，设定范围：50-100度，打开加热按钮加热，例如设定温度为80度。
2、干燥滚筒转速设定
主机转速由变频器控制，所以只要设定频率即可，设定范围为15-50HZ，一般设定为30HZ。
3、干燥时间设定
干燥时间是根据双锥真空干燥机对装料重量、干燥温度、真空度等参数固定的物料干燥时间反复测试得出的，例如设定为120分钟。
4、压缩空气工作时间
设定压缩空气工作时间就是设定压缩空气从双锥真空干燥机主机夹套中排除热水的时间。一般设置为3分钟。
5、物料冷却时间
物料冷却时间是根据双锥真空干燥机在装料重量、干燥温度、其他参数固定的条件下多次试验得出的，比如设置为30分钟。
6、压缩空气工作时间
压缩空气工作时间的设置就是设置压缩空气排出双锥真空干燥机主机夹套内冷水的时间，一般设置为3分钟。
