产品概述

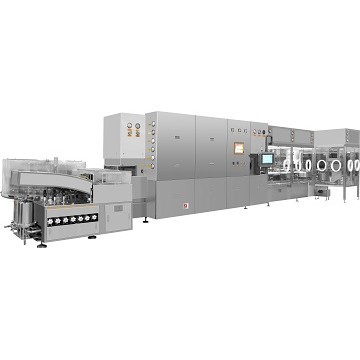

GLX2-25 型西林瓶液体洗烘灌装加塞联动线由 QCL 系列立式超声波洗瓶机， ASMR隧道式热风循环灭菌烘箱，KGF系列型西林瓶液体灌装加塞机组成，也可单机使用。使用于2-25ml规格的西林瓶水针的生产。能完成喷淋注水、超声波粗洗、瓶外壁水冲洗、瓶内壁连续二次循环水冲洗、一次吹气、一次新鲜水冲洗、连续二次吹气、瓶外壁吹气、预热、烘干灭菌去热原、冷却、前充气、灌装、后充气、加塞等二十多道工序。
性能特点
◆洗瓶机采用机械手夹瓶，适用多种规格的西林瓶；
◆洗瓶采用水气喷针往复跟踪插入方式，清洗效果好，节约能源。并设有针架防抖动装置，提高喷针插入瓶子的准确度，减少断针现象发生；
◆洗瓶整个水气管路、喷针完全独立分开，避免了交叉污染，符合GMP规范要求；
◆洗瓶机出瓶螺杆前加装缓冲块，有保护螺杆，减少碎瓶作用；
◆洗瓶机出瓶采用整体进口同步带，连接拨瓶块输送安瓿，运行稳定可靠；
◆烘箱采用热风循环加热，温度均匀，节能；
◆烘箱设有防突然断电保护功能，运行安全；
◆烘箱可配循环水冷装置，不损耗房间风量，减少房间的压差不平衡的风险，降温效果好；
◆烘箱可配压差自动平衡调节系统，减少房间和烘箱的压差不平衡造成的高温段偏移，灌装间洗烘间温度升高等一系列的问题；
◆烘箱设有DOP检测接口(包括风压，风速，尘埃粒子检测口)；
◆烘箱冷却段可带灭菌功能(FDA特选)；
◆烘箱网带可带超声波及CIP在线清洗系统；
◆烘箱内腔可进行全方位、多角度高压水冲洗；
◆灌装机采用水平同步带的运瓶模式，具有高速度，而且分瓶准确，更换规格件方便；
◆瓶子底部所在的运输平面和工作台面有一定的距离，有利于百级层风流的通过，防止产生乱流污染药液；
◆灌装机加塞部分，采用水平送塞，以及水平圆盘吸塞，具备观察方便，上料方便，送塞高速的特性；
◆灌装机可配陶瓷泵、不锈钢泵、蠕动泵；
◆灌装机无瓶止灌，无瓶不加塞功能；
◆灌装机可选配伺服灌装形式(台达、三菱、施耐德)。
整线采用PLC总控制、变频器、触摸屏控制技术，运行稳定可靠；触摸屏可显示各单机的运行动态，各控制点的水压、气压、风压、温度等显示，各开关状态和故障显示，故障自我诊断和故障分析及排除方法，使整个生产过程达到自动化控制，联线具有三机自控平衡装置，保证生产均衡可靠。
根据客户的需要，还可供选配：
◆西门子、施耐德、三菱、台达等品牌控制系统；
◆水、气压力、水温及超声波强度、尘埃粒子、风速在线检测、报警、记录、打印系统；
◆ORABS、CRABS、无菌隔离器系统。
技术参数
| 产品型号 | QCL60+ASMR620/35 +KGF4 |
QCL60+ASMR620/43 +KGF6 |
QCL60+ASMR620/43 +KGF8 |
QCL80+ASMR620/48 +KGF10 |
QCL120+ASMR800/55 +KGF12 |
QCL120+ASMR1250/60 +KGF20 |
QCL80*2+ASMR1250/60 +KGF12*2 |
|---|---|---|---|---|---|---|---|
| 适用规格(ml) | 2-25(国际西林瓶) | 2-25(国际西林瓶) | 2-25(国际西林瓶) | 2-25(国际西林瓶) | 2-25(国际西林瓶) | 2-25(国际西林瓶) | 2-25(国际西林瓶) |
| 灌装头数 | 4 | 6 | 8 | 10 | 12 | 20 | 24 |
| 生产能力(pcs/h) | 120(2ml) | 180(2ml) | 200(2ml) | 300(2ml) | 400(2ml) | 500(2ml) | 650(2ml) |
| 洗瓶合格率(%) | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 |
| 洗瓶破损率(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
| 灭菌温度(°C) | 300-350 | 300-350 | 300-350 | 300-350 | 300-350 | 300-350 | 300-350 |
| 排风量(m3/h) | 3000 | 3000 | 4100 | 4100 | 7500 | 8,000-10,000 | 8,000-10,000 |
| 灌装精度(%) | ≤ ±2.5 (机械式驱动容积泵、陶瓷泵、不锈钢泵) ≤ ± 0.5-1.0 (伺服驱动容积泵) | ||||||
| 加塞合格率(%) | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 |
| 空气层流洁净度(Class) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 真空抽速(m3/h) | 10 | 30 | 50 | 60 | 60 | 100 | 120 |
| 电容量 | 66.6 | 75.6 | 75.6 | 106.6 | 106.6 | 212.6 | 232.6 |
| 电源 | 385V 50Hz | 385V 50Hz | 385V 50Hz | 385V 50Hz | 385V 50Hz | 385V 50Hz | 385V 50Hz |
| 总重量(kg) | 6300 | 6300 | 7900 | 7900 | 9400 | 10900 | 14600 |
| 外形尺寸(LxWxH) (mm) | 8,550 × 2,540 × 2,330 | 8,550 × 2,540 × 2,330 | 9,620 × 2,540 × 2,330 | 9,620 × 2,540 × 2,330 | 10,280 × 3,230 × 2,360 | 12,730 × 2,600 × 2,620 | 11,790 × 5,700 × 2,620 |
